路由器DDoS防御设置与实现详解

先来说说，在分布式拒绝服务（DDoS）攻击面前，服务器和网络节点为什么会变得那么脆弱。其实，场景并不复杂：一群被恶意控制的主机，向目标服务器疯狂发送海量数据。在这种情况下，靠近网络边缘的节点往往会最先陷入资源枯竭。原因有两方面：一是靠近服务器的节点在设计时，通常只考虑处理少量用户数据；二是因为数据在网络核心会聚集，边缘节点反而会承受更大的流量压力。再加上服务器本身在极度超载时也很容易直接瘫痪——这本质上就是一个资源管理的问题。

对抗DDoS，需要采取一种预防性的策略：在攻击性数据包聚集到让服务器瘫痪之前，就在传输路径上的路由器层面进行流量调节，把问题扼杀在摇篮里。具体实现机制是，在与服务器相隔数级跳数的上游路由器上设置门限值。只有不超过这个门限的数据量可以放行，超出部分要么被丢弃，要么被路由到其他路径。这就好比在关键路口设卡，对超量车辆进行分流或拦截。

这套防御体系的核心，在于每个路由节点能输出“适当”的数据量。而“适当”的标准，取决于当前的需求分配，因此服务器和网络之间需要动态协商。协商过程由服务器发起：如果服务器负载低于设计容量（Us），则无需设置门限；一旦负载（Ls）超过设计容量，就可以在上游路由器设置门限来自我保护。之后，如果当前门限值仍无法让负载降到Us以下，就需要进一步降低门限；反之，如果负载远低于Us，则可以提升门限。如果门限提升后，负载在监控期内没有明显增加，甚至可以直接取消门限。控制算法的目标，就是把服务器负载控制在［Ls，Us］这个区间内。

当然，不可能要求所有网络服务器都保留状态信息，那会引发信息爆炸。但按需选择保护机制是完全可行的——这个判断基于一个基本假设：DDoS攻击终究是个别现象，并非普遍情况。在任何时间段内，只有少数网络会遭受攻击，大部分网络都在“健康”状态下运行。而且，恶意攻击者通常瞄准访问量最大的“主要站点”，这些站点正好可以利用下面的网络结构来保障自身安全。

二、系统模式与网络拓扑

本文中所有数据量和服务器负载的单位，统一为kbps。系统网络拓扑如图1所示。网络模型定义为G=（V，E），其中V代表节点集合，E代表边。所有叶状节点都是主机和数据源，内部节点是路由器。路由器不会产生数据，但可以接收主机数据或转发来自其他路由器的数据。R表示内部路由节点，所有路由器均假设为可信。主机H=V-R，被分为普通用户Hg和恶意用户Ha。E是网络链路模型，默认为双向。

叶形节点V被视作目标服务器S。正常用户以［0，rg］的速率向S发送数据包，恶意攻击者则以［0，ra］的速率攻击。原则上，可以根据用户正常访问S的速率来设定rg（假设rg远小于Us），但ra的取值就很难确定了——实际上，ra往往远高于rg。

当S受到攻击时，它会启动前面提到的门限值防护机制。为便于表述，假设一个超载的服务器仍然能够启动防护机制，因此不需要在每台路由器上都设置门限。R(k)表示与S相距k层或更短距离、且直接与主机相连的路由器。

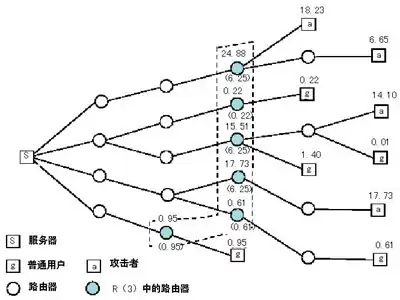

图中，方块节点代表主机，圆形节点代表路由器。最左侧的主机是目标服务器S，R(3)中的路由器在图中标为绿色。值得注意的是，R(3)中最下层路由器与S只相隔两层，之所以被纳入是因为它与主机直接相连。

三、路由器门限值算法

回到图1的例子。假设每台主机上的数字（S除外）减去当前主机向S发送数据的速率。设Ls=18，Us=22，发往S的负载超出钱s，因此在S处启动门限值。算法运行结束后，S确定门限值为6.25，并将此速率下发到R(3)的各个路由器。图中路由器上方的数字表示到达S的数据速率，下方括号中的数字表示调节后的数据传递速率。经过调节，S处的负载被限制在20.53，R(3)中调节后的速率是服务器负载的公平值。

目前只讨论了基本门限值算法。R(k)会随着k的增加而快速增加，如果某些路径没有受到攻击，相应路径上的路由器资源就会造成浪费。如果在S和R(k)之间的路由器可以监视通往S的分组数据速率，则可以在不影响性能的前提下改善资源使用。

图2展示了在图1中S和R(3)之间引入监视路由器后的情况。注意，R(3)所属的三个路由器的门限值被取消，因为这些路径上没有攻击。

四、考核测量标准

性能测量的基本指标，当然是门限值能在多大程度上防御DDoS攻击。除此之外，还必须考虑部署成本。因此，可以采用以下评估标准：

1. 服务器中普通用户的数量；
2. 保护S时需要介入的路由器数量；
3. 针对用户需求变化的应变能力。

通常认为，攻击者比普通用户更有攻击性。但更棘手的是，某个恶意攻击者能驱使大量其他主机参与攻击，虽然每台主机看上去都像普通用户，但聚集起来就构成了DDoS。从本质上说，防御这类攻击确实比较困难。

在实际部署这类防护机制时，必须遵守几点要求。首先，必须保证门限值的可靠性，否则机制本身就可能成为攻击目标。为了保证可靠性，门限值消息在被边缘路由器接收前，必须先进行验证。其次，必须确保这些消息安全地从发起点到达目的点。由于门限值消息的发送量很小，其鉴权和传输优先性是可以接受的。另外，由于控制方法依赖反馈，服务器可能会瞬时超载，为了确保调节机制仍能运行，可以使用协处理器或辅助设备。最后，门限值保护机制可能不会在整个网络中得到支持，但只要受攻击的路由上有一台路由器支持该机制，就能发挥作用。
